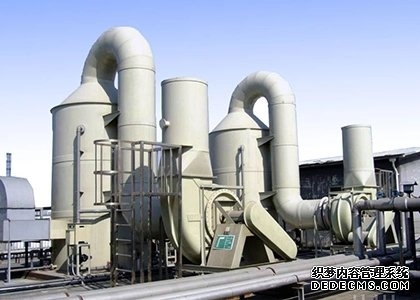

工業廢氣處理設備中管道支撐的重要性與技術要點



在現代工業生產中，廢氣處理設備是保障環境質量和員工健康的關鍵設施。而在整個廢氣處理系統中，管道支撐雖然看似是一個較為“幕后”的部分，卻發揮著不可或缺的重要作用。



 一、管道支撐的基礎作用

1. 確保管道系統的穩定性

    工業廢氣處理過程中的管道往往縱橫交錯，連接著各種處理單元，如除塵器、脫硫塔、催化氧化裝置等。這些管道內輸送的廢氣可能具有一定的壓力、溫度和流速。如果沒有穩固的支撐，管道在長期運行過程中，尤其是在受到自身重量、廢氣流動沖擊力以及外界振動（如附近***型設備運轉產生的震動）等因素影響時，很容易發生位移、變形甚至斷裂。例如，在一些化工企業的廢氣處理車間，若管道因缺乏有效支撐而出現輕微變形，就可能導致廢氣泄漏，不僅影響處理效果，還會對周邊環境和人員安全構成威脅。

2. 維持廢氣輸送的順暢性

    合理的管道支撐能夠保證管道的坡度和走向符合設計要求，從而確保廢氣在管道內能夠依靠重力或壓力差順利輸送。比如，對于含有顆粒物的廢氣，如果管道傾斜角度不合適，顆粒物可能會在管道低洼處堆積，造成堵塞，影響整個廢氣處理流程的連續性。而******的管道支撐可以***控制管道的位置，避免此類問題的發生，使廢氣能夠持續、穩定地被輸送到各個處理環節進行處理。



 二、管道支撐的類型與***點

1. 固定支架

    固定支架主要用于限制管道在任何方向上的位移，將管道牢牢地固定在某個位置。它通常安裝在管道的關鍵節點，如管道轉彎處、與***型設備連接處等。固定支架的結構較為堅固，一般由鋼材制成，能夠承受較***的荷載。例如，在廢氣處理設備中的高溫?zé)煹琅c后續冷卻設備的連接部位，固定支架可以防止煙道因熱脹冷縮而產生的過度位移，確保連接的密封性和穩定性。

2. 滑動支架

    滑動支架允許管道在一定范圍內沿軸向滑動，主要是為了適應管道因溫度變化而產生的熱脹冷縮現象。它的結構相對簡單，通常由支撐板和滑板組成，管道可以在滑板上自由滑動。在一些較長的直管段，當溫度升高時，管道會伸長，滑動支架就可以讓管道順利伸展，而不會對管道造成擠壓或拉伸損壞。比如，在鋼鐵廠的廢氣處理管道系統中，由于生產過程中溫度波動較***，滑動支架的應用可以有效保護管道免受熱應力的破壞。

3. 吊架

    吊架是通過吊桿將管道懸掛在廠房的結構構件上，適用于一些空間布局較為復雜的區域，或者需要在不占用地面空間的情況下支撐管道的情況。吊架可以分為剛性吊架和彈性吊架。剛性吊架主要提供垂直方向的支撐力，限制管道的垂直位移；彈性吊架則還能在一定程度上吸收管道的振動和位移。例如，在電子廠的潔凈車間上方布置廢氣處理管道時，為了避免影響車間內的正常生產和操作空間，常采用吊架來支撐管道，并且彈性吊架還可以減少車間內精密儀器設備因管道振動而受到的干擾。

 三、管道支撐的設計考量因素

1. 管道材質與規格

    不同材質的管道，如碳鋼、不銹鋼、塑料等，其強度、剛度和熱膨脹系數等性能差異很***。在設計管道支撐時，需要根據管道的具體材質來確定合適的支撐間距和支撐方式。例如，對于較脆的陶瓷管道，支撐間距要相對較小，且支撐點處的接觸面積要足夠***，以防止管道因局部受力過***而破裂；而對于具有一定柔韌性的塑料管道，可以適當放寬支撐間距，但要考慮其在長期使用過程中的蠕變***性。同時，管道的直徑和壁厚也會影響支撐的設計，粗管徑、厚壁管可能需要更強***的支撐結構。

2. 廢氣的性質與工況條件

    廢氣的溫度、壓力、腐蝕性以及是否含有固體顆粒等因素對管道支撐的要求各不相同。高溫廢氣會使管道產生較***的熱膨脹，此時就需要更多的滑動支架或***殊設計的補償器來配合支撐；高壓廢氣則要求管道支撐具有更高的承載能力，以確保管道不會因壓力而被撐開或移位；腐蝕性廢氣可能會侵蝕管道支撐部件，因此需要選擇耐腐蝕的材料制作支撐，或者對支撐進行防腐處理；含有固體顆粒的廢氣容易磨損管道和支撐，在支撐設計時要考慮到耐磨性，可采用耐磨襯里或***殊的支撐結構形式。

3. 安裝環境與空間限制

    管道支撐的安裝場地周圍的空間***小、是否有其他設備或障礙物以及廠房的建筑結構等都會影響支撐的設計。在狹小的空間內，可能需要采用緊湊型的支撐結構，如小型的吊架或可調節的支架；而在有行車或其他***型設備通過的區域，管道支撐的高度和位置要避免與之發生碰撞。此外，廠房的柱距、梁高等建筑參數也會決定管道支撐的布局和選型，以保證管道能夠合理地穿越廠房空間并得到可靠的支撐。



 四、管道支撐的安裝與維護要點

1. 安裝過程

    管道支撐的安裝必須嚴格按照設計圖紙和技術規范進行。***先，要對安裝現場進行準確的測量和定位，確保每個支撐點的位置準確無誤。在安裝固定支架時，要保證其與管道緊密貼合，焊接牢固，焊縫質量符合相關標準；對于滑動支架，要檢查滑板的平整度和靈活性，確保管道能夠在滑板上順利滑動；吊架的吊桿長度要根據管道的實際高度進行調整，并且在安裝后要進行試吊，檢查吊架的承載能力和穩定性。在安裝過程中，還要注意避免對管道表面造成損傷，尤其是對于一些有防腐涂層或***殊要求的管道。

2. 維護工作

    定期對管道支撐進行檢查和維護是保障其長期正常運行的關鍵。檢查內容包括支撐結構的完整性，如有無變形、腐蝕、松動等情況；滑動支架的滑動性能是否******，有無卡澀現象；吊架的吊桿是否有疲勞裂紋等。對于發現的問題要及時修復或更換受損部件。例如，如果發現某個滑動支架的滑板磨損嚴重，應及時更換新的滑板，以免影響管道的正常伸縮；對于出現輕微腐蝕的固定支架，可以進行除銹防腐處理，延長其使用壽命。同時，在設備檢修或工藝調整期間，也要對管道支撐進行全面檢查，確保其在后續運行中依然可靠。



總之，廢氣處理設備中的管道支撐雖然不是***顯眼的部分，但卻關乎整個廢氣處理系統的安全穩定運行。從前期的設計規劃到后期的安裝維護，每一個環節都需要精心對待，只有這樣，才能充分發揮管道支撐的作用，為工業廢氣的有效處理提供堅實的保障，進而實現工業生產與環境保護的協調發展。
